Буфер опорних напруг AS15-F (HX8915 EC5575) — гама коректор

AS15-F це 14+1 канальний буфер опорних напруг, який використовується в LCD-матрицях для гамма-корекції.

     Широкий діапазон напруги живлення 6.5 V — 18 V. • Висока швидкість наростання напруги 1V/μs • 2 МГц-3Дб пропускна здатність • Великий Vcom струм драйвера: ± 100 мА (макс.) • Ультра-мала корпусування TQFP-48 EC5575 (AS15-F) є 14 +1 канальним буфером з опорними напругою для гамма-корекції в рідкокристалічних дисплеях (TFT-LCD). Цей пристрій має посилений ланцюг Vcom, чотири рівні в схемі буферного підсилювача (дві найвищі та найнижчі, двоступеневі) і 10 ланцюгів буферних підсилювачів. EC5575 доступний у 48-вивідному TQFP корпусі, діапазон робочих температура від -20 °C до +85 °C.

Пристичного виходу з ладу цієї мікросхеми найчастіше є підвищена температура. Мікросхема виділяє досить багато тепла та в разі недостатнього охолодження відбувається швидка деградація кристала.

За певною інформацією з інтернету: HX8915, EC5575, AS15-G, AS15-F тощо. (48 ніг 14-канальні+Vcom гамма-буфери) — однакові по ногах. Вони сумісні, тому можна додати до списку і RM5101, причому RM5101 навіть краще — вона має тепловідвідну підкладку, на відміну від AS15-F, і в роботі вона практично не гріється. RM5101 стоїть, наприклад, на T-Con T370HW04, і на T-Con T315HW04, а на T370HW02 стоїть повний аналог AS15-HF.

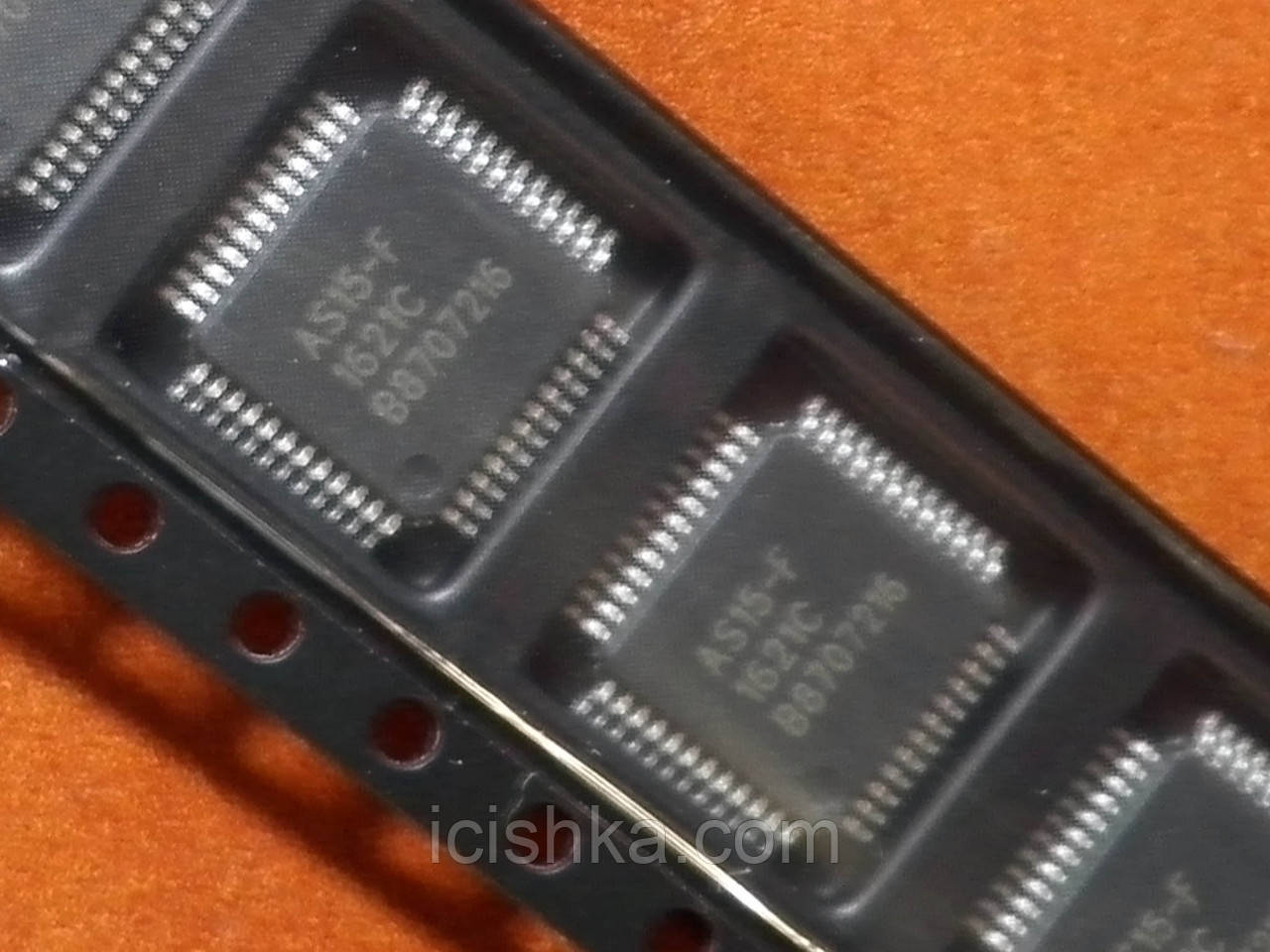

Ця партія в стрічці. Мікросхеми з металевою підкладкою.
